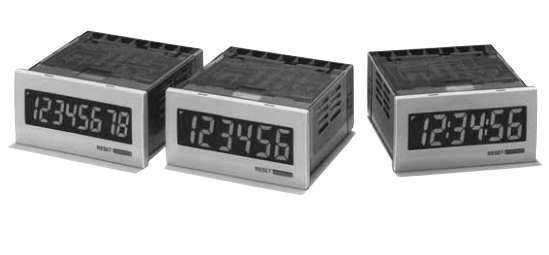

歐姆龍時間計數器H7HP系列
H7HP 系列總和計數器/時間計數器(DIN72×36)
•實現易讀取和IP66G的耐水性、耐油性DIN72×36大小的總和計數/時間計數器
• 實現字符高度6位型15mm、8位型12mm的大型顯示。
• 采用高清晰度LCD和紅色LED背光，以低耗電量實現與LED同等的高視覺識別性。
• 采用前部和外殼部一體化以及耐油部件材料，實現IP66（JEM標準IP66G）、NEMA4。
• 實現頭部以下長度66mm的短體化。
• 6位型可以切換總和計數器/時間計數器功能。
• 切換開關，對應NPN和PNP的各輸入模式。
• 對應外部復位和手動復位兩種類型。
• 帶有符合VDE0106 Part100標準用于防觸電的防指觸端子臺蓋。
• 通過安全標準UL、CSA認證。符合EMC標準（EN61326），對應CE標記。
H7HP系列總和計數器/時間計數器額定值：
|
型號 項目 |
6位總和計數器/時間計數器 | 8位總和計數器 | |||
| H7HP-A | H7HP-AD | H7HP-C8 | H7HP-C8D | ||
| 電源電壓 | AC100～240V(50/60Hz) | DC12～24V *1 | AC100～240V(50/60Hz) | DC12～24V * 1 | |
| 外部供給電源 | DC12V 50mA | —— | DC12V 50mA | —— | |
| 放空電壓變動范圍 | 額定電源電壓的85～110％ | ||||
| 消耗功率 | AC電源 ：6.5VA以下 DC電源 ：0.6W以下 | ||||
| 外形尺寸 | 寬度72×高度36×進深66（頭部以下長度）mm | ||||
| 安裝方法 | 嵌入式安裝 | ||||
| 外部連接方法 | 螺釘緊固端子 | ||||
| 保護結構 | JEM標準IP66G、美國NEMA標準型4（室內）但是只限于面板表面 | ||||
| 顯示方法 | 7段高清晰度LCD型（帶有紅色背光） | ||||
| 位數（字符高度） | 6位（字符高度15mm） | 8位數（字符高度12mm） | |||
| 功能 | 總和計數器/時間計數器共用（由撥動開關切換） | 總和計數器 | |||
| 輸入模式 | 加減法（獨立輸入）（總和計數器時）累計（時間計數器時） | 加減法（獨立輸入） | |||
| 最高計數速度 | 30Hz、5kHz（由撥動開關切換） | ||||
| 計數范圍 | -99999～999999 | -9999999～99999999 | |||
| 時間規格 | 0.1～99999.9h/1s～99h59min59s | —— | |||
| 時間精度 | ±100ppm(-10～+55℃) | —— | |||
| 停電存儲方式 | 通過EEP-ROM緩沖（刷新次數20萬次以上） | ||||
| 輸入 | 輸入信號 | 計數1（加法）、計數2（減法）、復位、鍵保護* 2 | |||
| 輸入方式 |
無電壓輸入（NPN晶體管輸入、接點輸入）/電壓輸入（PNP晶體管輸入） 共用（由撥動開關切換） |
||||
|
計數/啟動/ 柵極/復位 |
無電壓輸入（NPN晶體管輸入、接點輸入）短路（ON時）阻抗：1kΩ以下 短路（ON時）剩余電壓：DC2V以下 開路（OFF時）阻抗：100kΩ以上 電壓輸入(PNP晶體管輸入) 短路（ON時）阻抗：1kΩ以下 ON電壓：DC9～24V OFF電壓 ： DC5V以下 開路（OFF時）阻抗：100kΩ以上 |
||||
| 鍵保護 *2 |
無電壓輸入（NPN晶體管輸入、接點輸入）短路（ON時）阻抗：1kΩ以下、 短路（ON時）剩余電壓：DC0.5V以下、開路（OFF時）阻抗：100kΩ以上 |
||||
| 輸入應答速度 | 復位 | 時間計數器時20ms、總和計數器時20ms/1ms（配合計數速度自動切換） | |||
| 啟動 | 時間計數器20ms | —— | |||
| 鍵保護 | 約1s | ||||
| 復位方式 | 外部復位、手動復位 | ||||
| 使用環境溫度 | -10～+55℃（不結冰、凝露） | ||||
| 保存溫度 | -25～+65℃（不結冰、凝露） | ||||
| 使用環境濕度 | 35～85％ | ||||
| 外殼裝飾 | 煙灰色（只限于前部5Y7/1（淺灰）或N 1.5（黑色）） | ||||
| 絕緣電阻 | 100MΩ以下（DC500V兆歐表） | |
| 耐電壓 |
AC2,000V 1min 導電部端子和露出的不帶電金屬部之間（AC型） AC1,000V 1min 導電部端子和露出的不帶電金屬部之間（DC型） AC2,000V 1min 電源端子和控制輸入端子間（AC型） AC1,000V 1min 電源端子和控制輸入端子間（DC型） |
|
| 脈沖電壓 |
3kV（電源端子之間）、但是DC12～24V型為1kV） 4.5kV（導電部端子和露出的不帶電金屬部之間），但是DC12～24V型為1.5kV |
|
| 抗噪聲 |
±1.5kV（AC電源端子間）、±480V（DC電源端子間）、±480V （輸入端子間） 噪聲模擬器形成方波噪聲（脈沖寬度100ns、1μs上升1ns） |
|
| 抗靜電力 | 顯示部 ：誤動作8kV、破壞15kV 撥動開關部分 ：誤動作4kV、破壞8kV | |
| 振動 | 耐久 | 10～55Hz 單振幅 0.75mm 3方向 各4周（8分/周） |
| 誤動作 | 10～55Hz 單振幅 0.5mm 3方向 各4周（8分/周） | |
| 沖擊 | 耐久 | 294m/s2 3軸各方向 各3次 |
| 誤動作 | 196m/s2 3軸各方向 各3次 | |
| 重量 | 約106g | |
| 通過標準認證 | 有關詳情，請參看標準認證機種一覽表（后-42～后-66頁）。 | |
